ELM327 USB modificat – compatibil cu Ford (FORScan HS/MS-CAN)

249 lei

205,79 lei fara TVA · TVA inclus

● In stoc Generic

Intreaba un specialist pe WhatsApp Suna-ne la telefon

Descriere ELM327 USB modificat – compatibil cu Ford (FORScan HS/MS-CAN)

Pe scurt

Adaptorul ELM327 modificat pe USB permite selectarea manuala a retelei de comunicatie pentru diagnoza Ford si Mazda prin FORScan. Electricienii auto, mecanicii si pasionatii pot consulta defectele memorate, urmari parametrii de functionare si efectua teste sau interventii de service acceptate de vehicul.

Adaptorul ELM327 modificat pe USB permite selectarea manuala a retelei de comunicatie pentru diagnoza Ford si Mazda prin FORScan. Electricienii auto, mecanicii si pasionatii pot consulta defectele memorate, urmari parametrii de functionare si efectua teste sau interventii de service acceptate de vehicul. Comutatorul lateral selecteaza HS-CAN ori MS-CAN, iar legatura cu un calculator Windows se realizeaza prin USB. Produsul este un adaptor aftermarket, cu suport pentru protocoale CAN, KWP, ISO 9141-2 si J1850.

Functii disponibile prin FORScan

Programul ofera functii de diagnoza pentru modulele recunoscute pe vehicul. Operatiunile se executa prin adaptor, pe reteaua selectata:

Defecte memorate — permite consultarea codurilor DTC si stergerea lor dupa reparatie. O citire ulterioara evidentiaza eventualele defecte inregistrate din nou.
Monitorizare — afiseaza parametrii furnizati de calculatoarele vehiculului in timpul functionarii. Corelarea mai multor valori ajuta la evaluarea comportamentului sistemului investigat.
Testare — executa verificarile prevazute de FORScan pentru sistemele compatibile, utile la evaluarea raspunsului componentelor.
Intretinere — sunt disponibile proceduri de service, de exemplu regenerarea DPF sau calibrarea unor senzori, in functie de vehicul.
Configurare — permite stabilirea setarilor corespunzatoare echiparii dupa inlocuirea unui modul. Operatiunile AsBuilt si cele pentru chei PATS se fac din aplicatia FORScan pentru Windows.

Cum selecteaza adaptorul reteaua masinii?

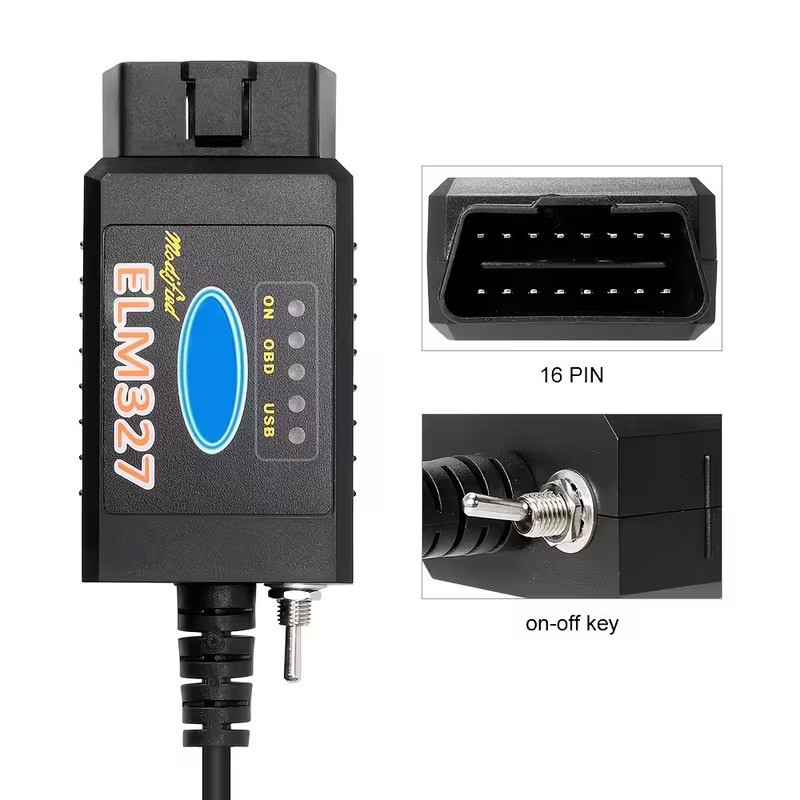

Selectorul basculant are doua pozitii. Pentru HS-CAN sunt utilizati pinii 6/14, iar pentru MS-CAN perechea 3/11 din conectorul OBD2. Pozitia se stabileste in functie de magistrala modulului investigat; comunicatia se desfasoara succesiv, cate o retea selectata.

Pe modelele Ford cu aceasta arhitectura, calculatoarele motorului, transmisiei si ABS comunica prin HS-CAN. MS-CAN deserveste anumite sisteme de confort si caroserie, folosind cealalta pereche de pini. Modificarea adaptorului permite astfel accesarea ambelor categorii de module prin actionarea selectorului.

Compatibilitate

FORScan declara acoperire pentru Ford, Mercury si Lincoln cu ani de model intre 1996 si 2024. Pentru Mazda, intervalul declarat este 1996–2022, pana la generatia a sasea. Functiile concrete sunt determinate de sistemele vehiculului si de suportul oferit de program.

Adaptorul este compatibil cu aplicatia FORScan, dar lucreaza si cu FoCCCus, ELMconfig sau ScanMaster ELM, alaturi de alte programe compatibile cu ELM327. Ai nevoie de un PC ori laptop cu Windows, conectat prin cablul USB.

Specificatii tehnice

Conector auto: OBD2, format cu 16 pini.
Cablu pentru calculator: USB, atasat permanent adaptorului.
Sursa de alimentare: circuitul de 12 V disponibil la conectorul OBD.
Selectie CAN: mecanica, prin comutatorul lateral.
J1850: varianta PWM la 41,6 kbaud; varianta VPW la 10,4 kbaud.
Alte protocoale acceptate: ISO 9141-2; KWP conform ISO 14230-4; CAN conform ISO 15765-4.

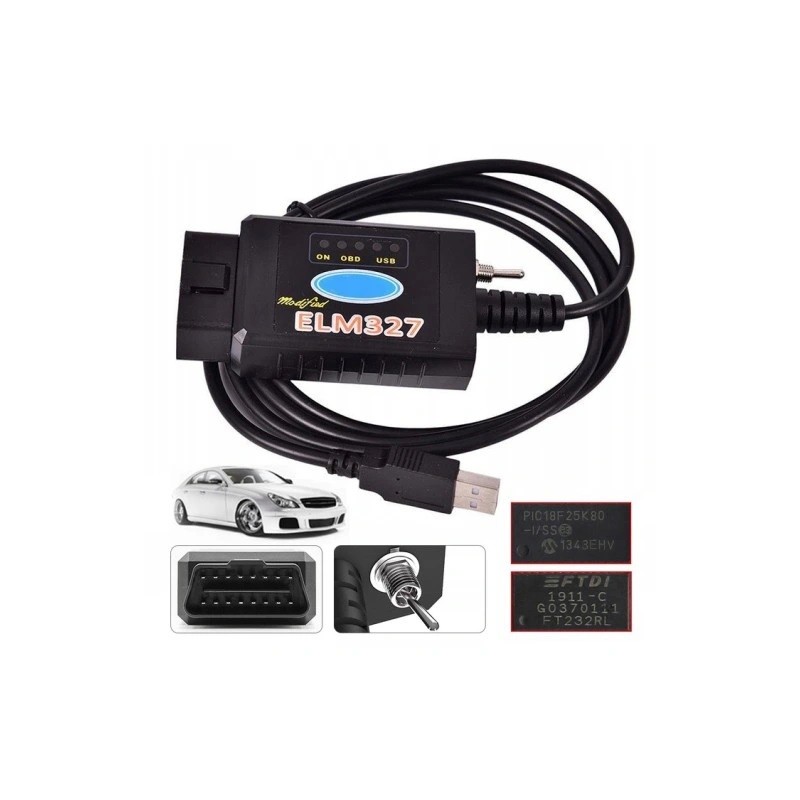

Identificare vizuala: carcasa neagra cu inscriptia „Modified ELM327”.
Indicatoare: trei LED-uri, inscriptionate USB, OBD si ON.

Continutul pachetului

Se livreaza un adaptor ELM327 modificat, prevazut cu selector HS/MS-CAN si cablu USB fix.

Intrebari frecvente

Cablul USB se poate detasa?
Cablul este fixat permanent in adaptor si realizeaza conexiunea cu PC-ul sau laptopul.

Ce pozitie se selecteaza pentru accesul la ABS?
Se selecteaza HS-CAN pe vehiculele Ford cu arhitectura descrisa, unde calculatorul ABS comunica prin aceasta magistrala.

Cum primeste adaptorul energie?
Alimentarea este preluata de la vehicul, prin conectorul OBD, la 12 V.

Pentru alegerea echipamentului in raport cu activitatea atelierului, scrie-ne ce lucrari de diagnoza si configurare faci de obicei.
