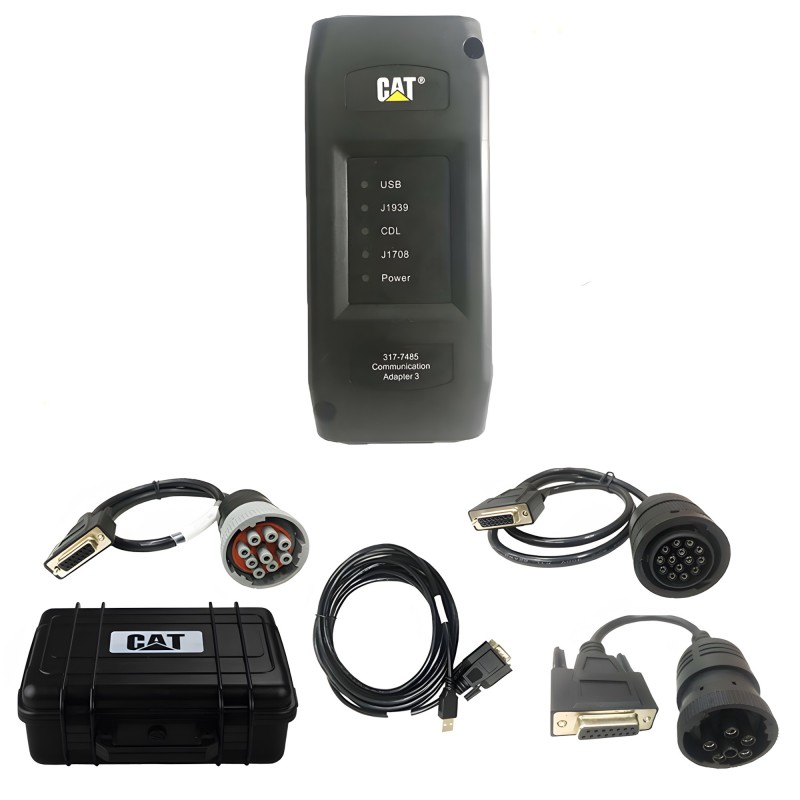

ET3 – Adaptor diagnoză compatibil cu utilaje Caterpillar
Descriere ET3 – Adaptor diagnoză compatibil cu utilaje Caterpillar
Pe scurt
Adaptorul compatibil cu Cat ET asigura comunicatia necesara diagnosticarii calculatoarelor ECM de pe echipamente Caterpillar, folosind un laptop cu Windows. Este destinat atelierelor de reparatii pentru utilaje si echipelor care intretin motoare industriale.
Adaptorul compatibil cu Cat ET asigura comunicatia necesara diagnosticarii calculatoarelor ECM de pe echipamente Caterpillar, folosind un laptop cu Windows. Este destinat atelierelor de reparatii pentru utilaje si echipelor care intretin motoare industriale. Prin aplicatia compatibila se consulta defectele, se urmaresc parametrii motorului si se executa teste, calibrari sau configurari. Comunicatia utilizeaza J1939, J1708/J1587 si CDL, iar produsul este un echipament aftermarket fabricat de terti.
Functii pentru investigarea defectelor si analiza functionarii
Prin Cat ET sunt disponibile functii de diagnoza care combina informatiile memorate in ECM cu valorile citite in timpul functionarii. Aplicatia compatibila reuneste peste 100 de functii pentru diagnosticare, informare si service, disponibilitatea concreta fiind stabilita de sistemul accesat.
- Defecte — consultarea codurilor active si a istoricului de erori; codurile memorate se pot sterge dupa remediere.
- Evenimente — consultarea inregistrarilor ECM despre abaterile aparute in exploatare, separat de citirea parametrilor actuali.
- Monitorizare — urmarirea simultana a temperaturilor, presiunilor si turatiilor raportate de module; inregistrarea si reprezentarea grafica permit examinarea evolutiei lor.
- Exploatare — acces la date prognostice, histograme bidimensionale si tridimensionale, consumul total de combustibil si numarul orelor de functionare.
- Snapshots — preluarea si afisarea seturilor de date pastrate de ECM, pentru analizarea informatiilor inregistrate de utilaj.
Rezultatele diagnozei se pot tipari sub forma de rapoarte, pentru documentarea interventiei si predarea constatarilor catre client.
Ce interventii permite asupra calculatoarelor ECM?
Prin aplicatia compatibila se executa proceduri de service pentru verificarea componentelor, calibrare si configurarea calculatoarelor de comanda.
- Testele dedicate examineaza cablajul, cilindrii si componentele acceptate de sistem. Testarea cilindrilor include decuplarea automata si compararea alimentarilor.
- Calibrarile stabilesc reperele de functionare prevazute pentru componentele respective.
- Configurarea permite consultarea parametrilor ECM si modificarea setarilor corespunzatoare aplicatiei utilajului.
- Programarea flash permite rescrierea ECM, in cadrul operatiunilor locale acceptate.
- Asistentul de configurare transfera un set comun de parametri catre mai multe module.
Adaptorul acopera operatiunile pe care aplicatia le face local, pe laptop. Procedurile care cer autorizare pe serverele marcii, accesul licentiat si activarile online raman in afara a ceea ce face aceasta trusa. Modulele, functiile si generatiile acoperite depind de versiunea aplicatiei rulate pe laptop.
Compatibilitate
Destinatia adaptorului este diagnoza motoarelor si utilajelor Caterpillar. Distribuitorii indica faptul ca ar trebui sa acopere unele echipamente din urmatoarele grupe:
- motoare pentru industrie, propulsie marina, producerea energiei electrice si aplicatii petroliere sau de gaze;
- excavatoare, inclusiv variante pe roti si miniere hidraulice, buldozere conventionale sau pe roti, incarcatoare cu roti ori senile, miniincarcatoare si scrapere;
- finisoare, freze pentru asfalt, compactoare, foreze, nivelatoare si reciclatoare pentru drumuri;
- camioane articulate, modele off-highway, vehicule utilitare si manipulatoare pentru materiale sau cu brat telescopic;
- echipamente pentru exploatari subterane si forestiere, inclusiv feller bunchers, forwarders, harvesters si skidders.
Functiile disponibile se raporteaza la modulele echipamentului diagnosticat. Selectia descrisa este pentru motoare si utilaje, distincta de diagnoza autoturismelor sau a stivuitoarelor.
Specificatii tehnice
- Aplicatie compatibila: Cat ET; operarea si afisarea se realizeaza pe un laptop cu Windows.
- Comunicatie CAN: SAE J1939, la 250 kbit/s.
- Alte magistrale acceptate: CDL, denumita Cat Data Link, si ATA prin SAE J1708/J1587.

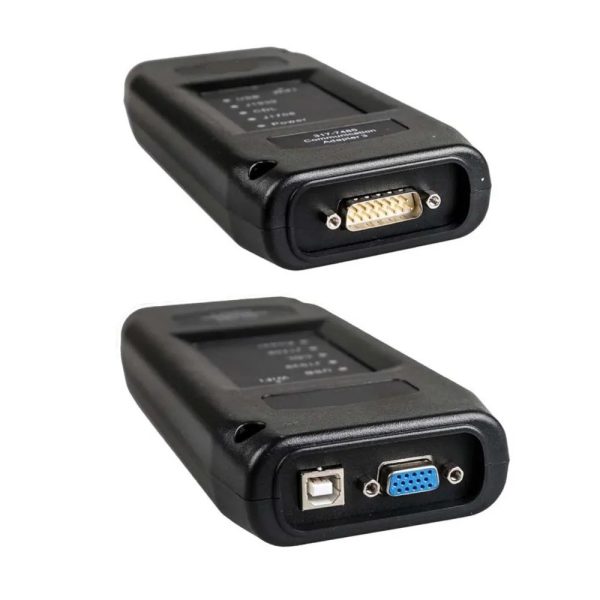

- Conexiune USB cu laptopul; port de tip B pe adaptor.
- Racord pentru cablul utilajului: 15 pini.
- Alimentare din conectorul de diagnoza al utilajului, fara sursa separata.
- Protectie exterioara din cauciuc, pe carcasa neagra.
- Indicatoare luminoase pentru alimentare, USB si cele trei magistrale.
CDL asigura comunicatia pe magistrala proprietara Caterpillar, alaturi de protocoalele pentru vehicule grele. Trusa asigura partea de comunicatie; masuratorile cu multimetru sau osciloscop necesita aparatura separata.

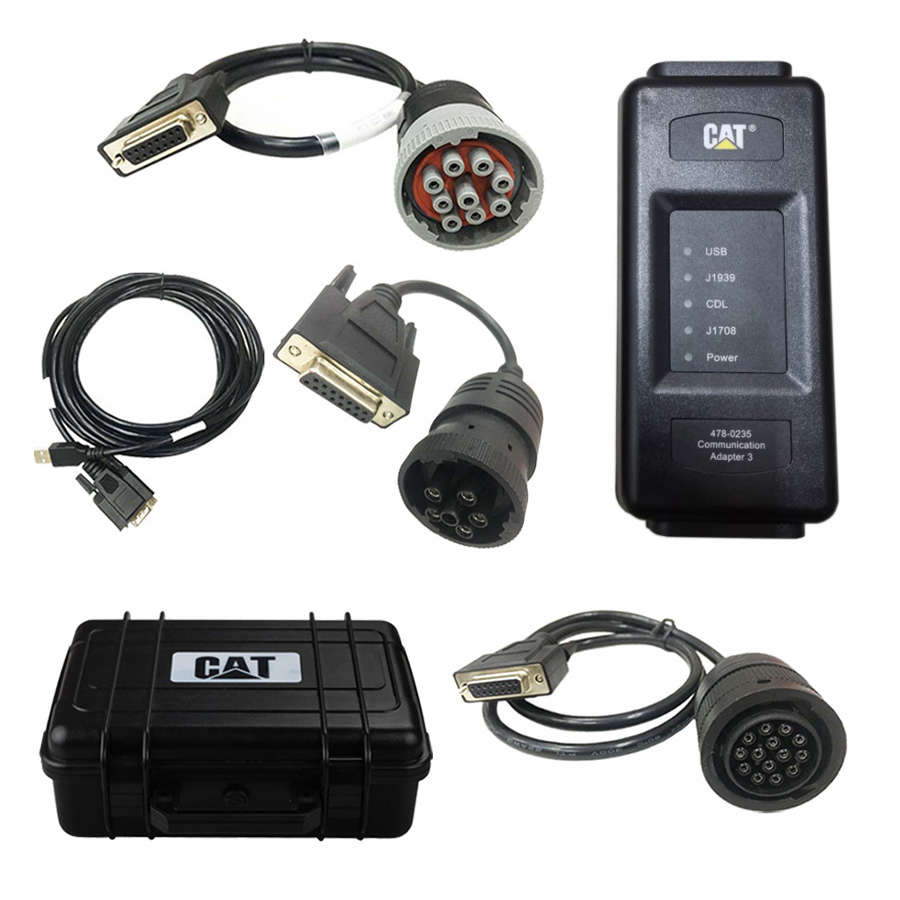

Continutul pachetului
- adaptor compatibil cu Cat ET;
- cablu pentru conexiunea USB;
- cablu cu conector de 9 pini, destinat J1939/J1708;
- cablu cu 14 pini, pentru echipamentele mai noi;
- cablu cu 6 pini, pentru echipamentele mai vechi;

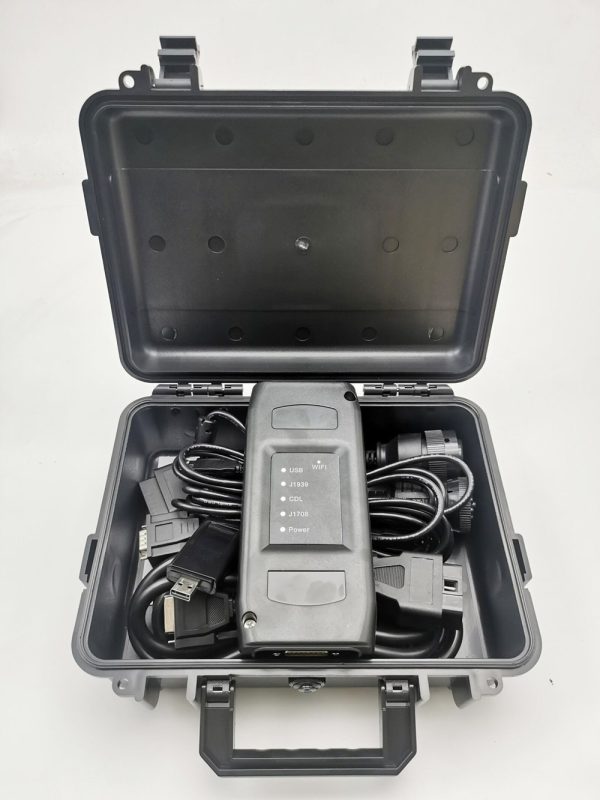

- valiza rigida pentru pastrarea si transportarea trusei.
La comanda se poate alege suplimentar un laptop pregatit pentru diagnoza. Pentru activitatea separata pe excavatoare Hitachi, este prezentat si echipamentul Dr.ZX.
Intrebari frecvente
Se pot pastra rezultatele pe hartie?
Da, rapoartele si rezultatele obtinute prin aplicatia compatibila se pot tipari.
Se poate urmari evolutia parametrilor?
Da, valorile se inregistreaza si se reprezinta grafic, pentru examinarea variatiilor.
Cum se opereaza adaptorul?
Comenzile si afisarea rezultatelor se realizeaza de pe laptopul cu Windows, prin conexiunea USB.
Configurarea ECM inseamna doar citirea setarilor?
Sunt posibile atat consultarea configuratiei, cat si modificarea parametrilor acceptati de modul.
