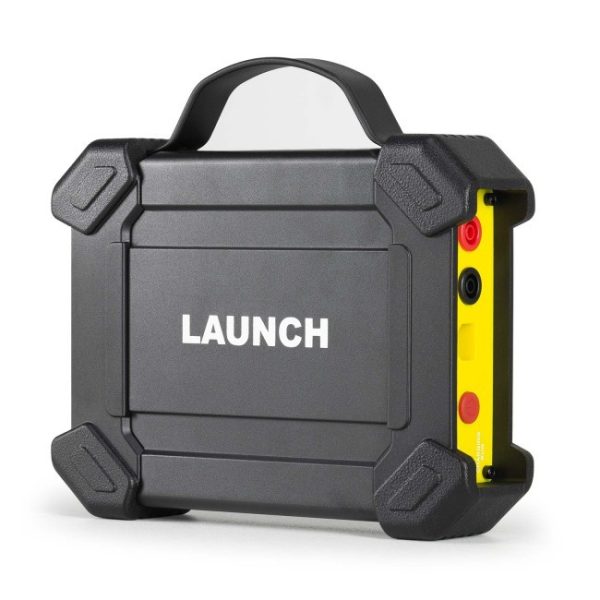

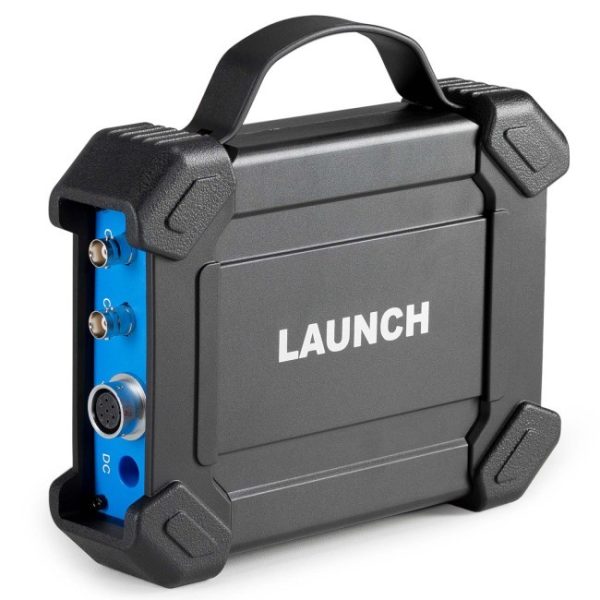

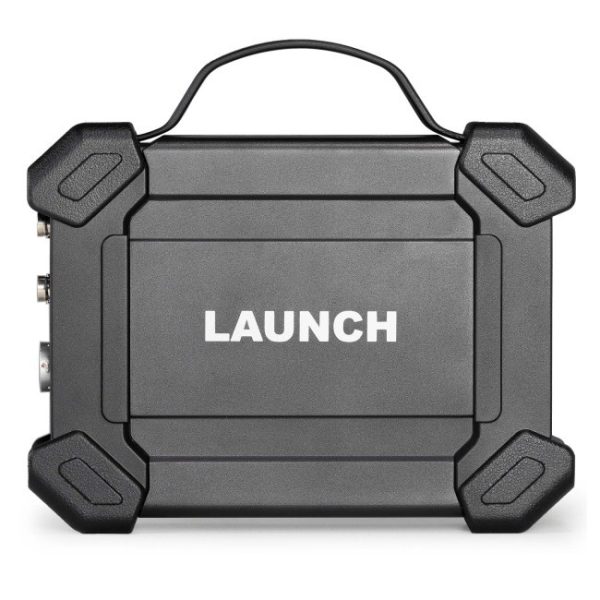

Launch x431 - Diagnoza Senzori SensorBox - Tester Senzori si Multimetru

Compatibilitate

S2-2 se utilizeaza cu tablete X-431 compatibile, precum PRO3 APEX si PAD VII. Compatibilitatea depinde de versiunea hardware a tabletei, iar tabletele din generatia V5.0 sunt cele indicate. Cablul USB A-B asigura comunicatia; tableta prezinta masuratorile si controleaza semnalele generate.

Functii pentru investigarea circuitelor electrice

• Sensor — reproduce iesirea electrica a senzorului investigat. Exemplele producatorului includ pedala, clapeta, debitmetrul, sonda lambda si senzorii de temperatura.
• Actuator — genereaza comenzi PWM pentru actuatoare cu bobina. Factorul de umplere determina proportia timpului activ intr-o perioada a semnalului.
• Defined/Drawn waveform — permite construirea semnalului prin valori introduse manual sau prin desenare, apoi salvarea acestuia pentru reutilizare.
• Timing Waveform — genereaza semnale corelate temporal. Reproduce semnale sincronizate in faza, de exemplu perechea arbore cotit si arbore cu came.
• Multimeter — verifica tensiuni, rezistente, capacitati, frecvente si impulsuri; include masurarea diodelor si controlul continuitatii.

Aceste masuratori completeaza functiile de diagnoza disponibile pe tableta. Resetarile si codarile post-reparatie apartin testerului X-431, iar S2-2 adauga verificarea electrica a circuitelor.

Cum se interpreteaza proba cu semnal simulat?

De exemplu, in functie de vehicul, semnalul corespunzator unei temperaturi poate fi reprodus electric, urmarind valoarea recunoscuta de calculatorul motorului. Raspunsul corect confirma comportamentul intrarii in conditiile testate. Alimentarea senzorului si cablajul se verifica separat, pentru localizarea defectului. Se pot reproduce astfel inclusiv stari greu de obtinut prin functionarea efectiva a masinii.

Specificatii tehnice

• Constructie cu 2 canale; precizie indicata: 1%.
• Tensiune generata: intre 0 si 20 V, inclusiv DC.
• Iesire de senzor alimentata prin USB sau acumulator: maximum 20 mA.
• Unda dreptunghiulara: pana la 15 kHz; umplere reglabila intre 0 si 100%.
• Masurare AC/DC: pana la 700 V; rezistente: pana la 40 MΩ.
• Capacitati masurate: pana la 100 µF, cu maximum 30 s pentru o masurare.
• Dioda: interval 0–1,5 V; avertizare sonora de continuitate la valori sub 30 Ω.

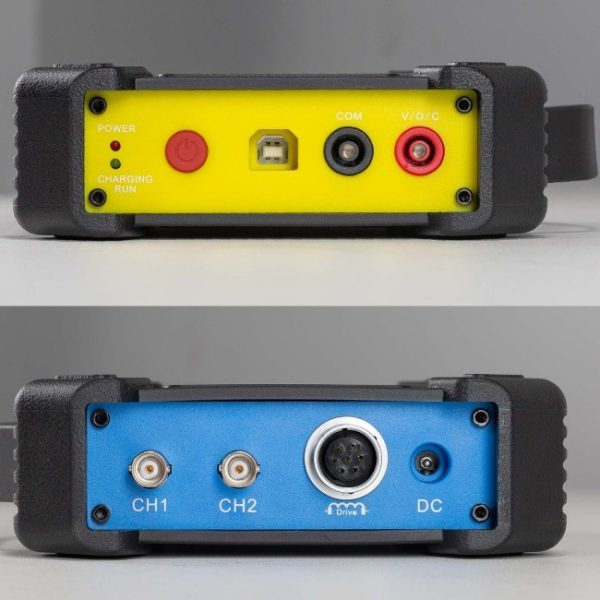

• Conexiune USB 2.0, tip B; alimentare USB la 5 V.
• Utilizare la 0–50 °C; pastrare la -30–70 °C.

Continutul pachetului

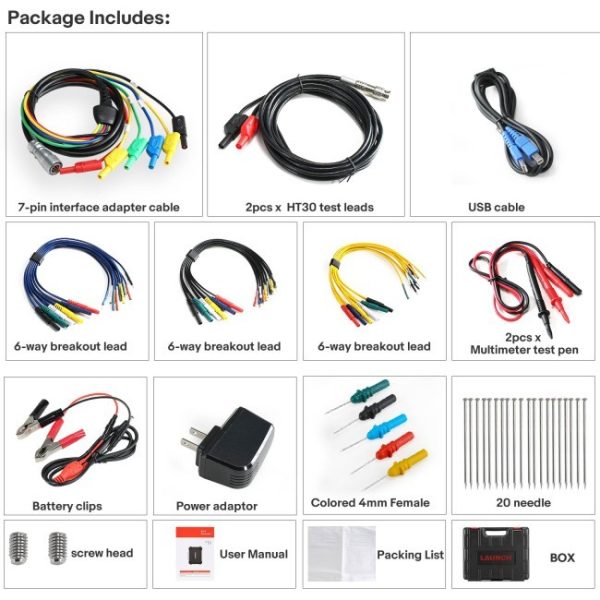

Setul reuneste modulul S2-2, cablurile pentru testare, adaptorul de cablu cu 7 pini, conexiunea cu cleme pentru baterie, cablul USB, sondele multimetrului, acele pentru testare si alimentatorul. Manualul si valiza completeaza echiparea.

Pentru echiparea atelierului si cu o tableta profesionala, se poate alege Launch X431 PRO DYNO, destinat service-urilor mici si medii. Acesta adauga diagnoza auto, iar lista de compatibilitate a modulului S2-2 include modelul PRO DYNO.

Intrebari frecvente

Unde se citesc rezultatele?
Pe ecranul tabletei compatibile, care asigura si operarea modulului.

Simularea confirma automat defectarea senzorului?
Rezultatul arata reactia circuitului la semnalul aplicat; diagnosticul se stabileste impreuna cu verificarile alimentarii si cablajului.

Se pot pastra semnalele personalizate?
Da, formele definite sau desenate se pot salva si refolosi.

La ce iesire se refera valoarea de 20 mA?
La iesirea destinata simularii senzorilor, cand alimentarea provine din acumulator sau USB.

Pentru recomandari de echipare adaptate lucrarilor electrice efectuate in atelier, scrie-ne ce tipuri de interventii predomina.
