Tester diagnoză auto multimarcă VCI Red 2021 – turisme, autoutilitare și camioane

Compatibilitate

Baza 2021 cuprinde autoturisme, autoutilitare, camioane si autobuze. Pentru vehiculele usoare sunt reprezentate Volkswagen, Audi, BMW, Opel, Dacia, Renault, Fiat, Peugeot, Citroen, Skoda, Volvo, Mercedes, Nissan, Toyota, Kia si Hyundai. Diagnoza camioanelor include Scania, DAF, Iveco, MAN, Mercedes, Volvo si Renault Trucks.

Reperul de acoperire este anul bazei de date, 2021. Disponibilitatea fiecarei operatiuni depinde de model, marca, anul fabricatiei si sistemul diagnosticat. RS485/J1708 asigura comunicatia cu electronica vehiculelor comerciale care utilizeaza aceasta magistrala; alimentarea la 24 V si compatibilitatea protocolului sunt cerinte distincte.

Functii pentru investigarea defectelor

Sunt disponibile functii de diagnoza pentru calculatoarele transmisiei si motorului, sistemele ABS si airbag, instrumentele de bord, climatizare, imobilizator si echipamentele de confort.

• Identificare si ISS — preluarea automata a VIN-ului identifica vehiculul, iar scanarea ISS interogheaza ansamblul modulelor accesibile.

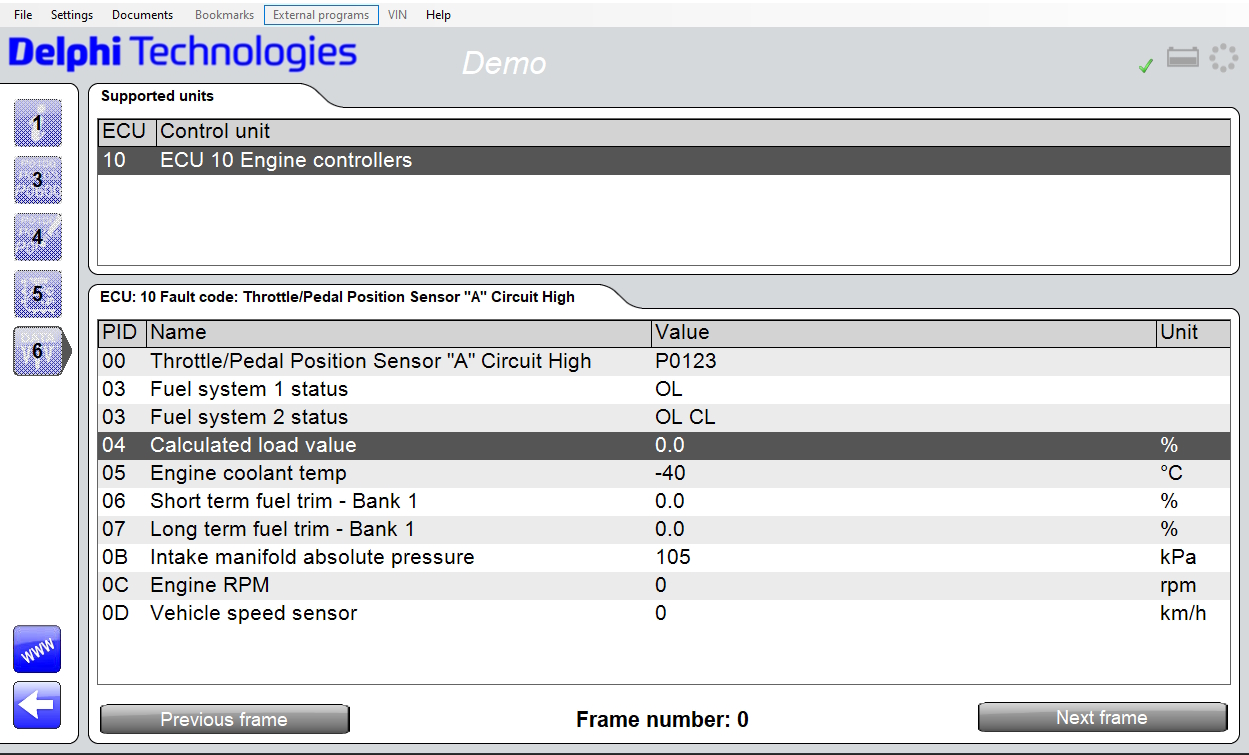

• Erori — afiseaza defectele generice EOBD si codurile proprii constructorului; memoria acestora poate fi stearsa dupa reparatie.
• Parametri — prezinta grafic valorile transmise de calculatoarele vehiculului. Inregistrarea in timpul deplasarii pastreaza evolutia lor pentru analiza ulterioara.
• Teste active — transmite comenzi catre componente, de exemplu relee, electrovalve sau pompe, in functie de vehicul. Astfel se verifica raspunsul componentei la solicitarea testerului.
• Rapoarte — rezultatele diagnozei pot fi pastrate in fisiere si tiparite pentru documentarea lucrarii.
• Tensiune — afiseaza tensiunea bateriei, un parametru relevant pentru evaluarea alimentarii electrice.

Functii pentru intretinere si codari

Testerul ofera proceduri de service si configurari post-reparatie, conform comenzilor acceptate de electronica vehiculului.

• Revizie — reinitializeaza intervalele pentru intretinere si schimbul uleiului dupa efectuarea lucrarilor.
• DPF — solicita regenerarea fortata, cu respectarea conditiilor impuse de calculatorul motorului pentru aceasta procedura.
• Injectoare — permite inscrierea codurilor individuale si ajustarile disponibile pentru sistemul de injectie. Codurile comunica valorile de corectie specifice injectoarelor.
• EPB — comanda retragerea mecanismelor etrierilor, pregatind interventia asupra placutelor.
• ABS — executa procedura de purjare prevazuta pentru evacuarea aerului din circuitul hidraulic.
• ECU — permite codari de baza efectuate offline, pentru configurarea parametrilor acceptati de modul.

Operatiunile validate prin autentificare pe serverele constructorului necesita echipamente cu acces autorizat.

Rescrierea firmware-ului prin J2534 necesita un echipament dedicat acelei operatiuni.

Obtinerea codurilor de securitate de pe server necesita accesul corespunzator la serviciile constructorului.

Specificatii tehnice

• Operare si afisare: laptop sau PC cu Windows.
• Comunicatie cu laptopul: USB; alternativ, Bluetooth.
• Sursa de energie: conectorul OBD; detectare automata pentru 12 V si 24 V.
• Mufa integrata: 16 pini, standard OBD-II, conform SAE J1962 / ISO 15031-3.
• Canale CAN: 2 × HS-CAN, ISO 11898-2; SW-CAN, SAE J2411.
• Comunicatii suplimentare: KWP2000, ISO 14230; K/L, ISO 9141-2; J1850 in variantele PWM si VPW; RS485/J1708; TTL; SPI.
• Diagnoza generica de emisii: EOBD/OBD-II.

Continutul pachetului

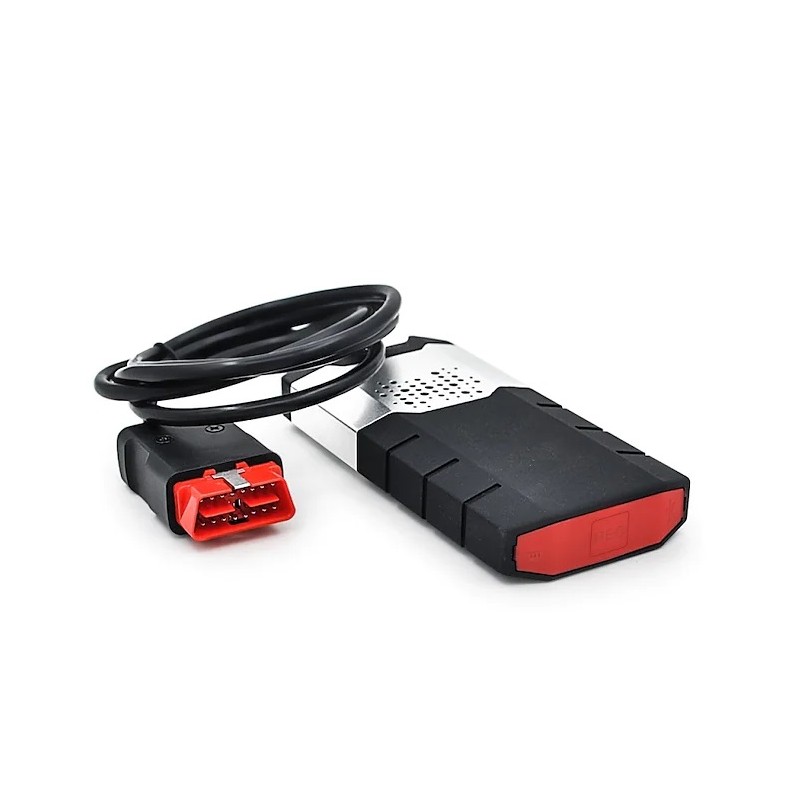

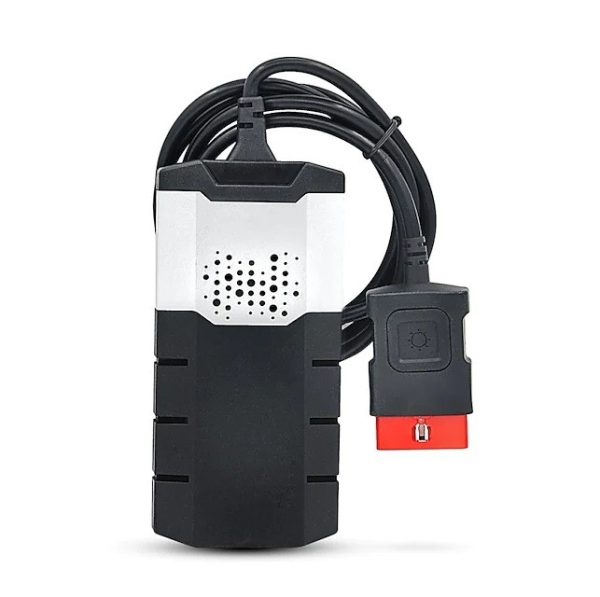

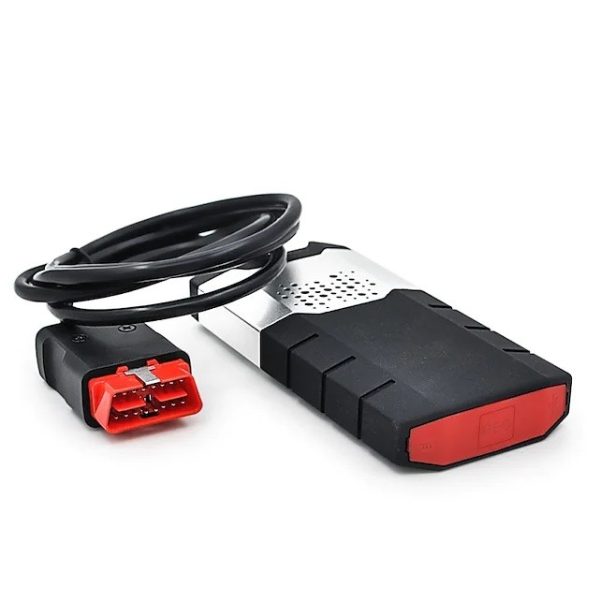

• Multiplexor VCI RED 2021 echipat cu mufa OBD-II.

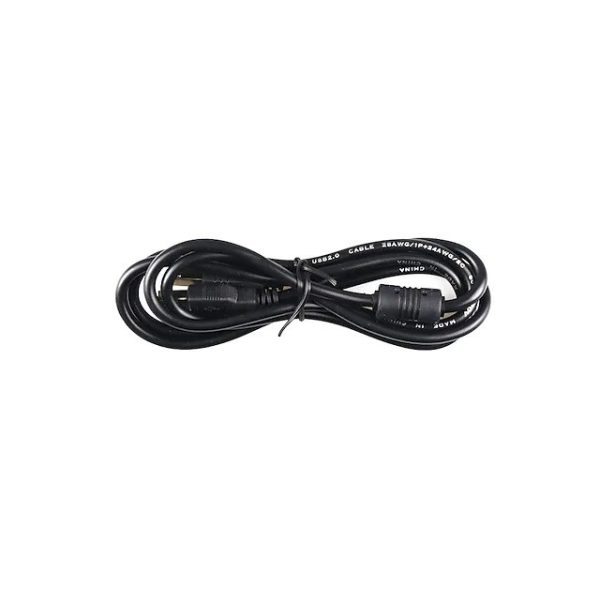

• Cablu pentru comunicatia USB.
• Documentatie PDF.

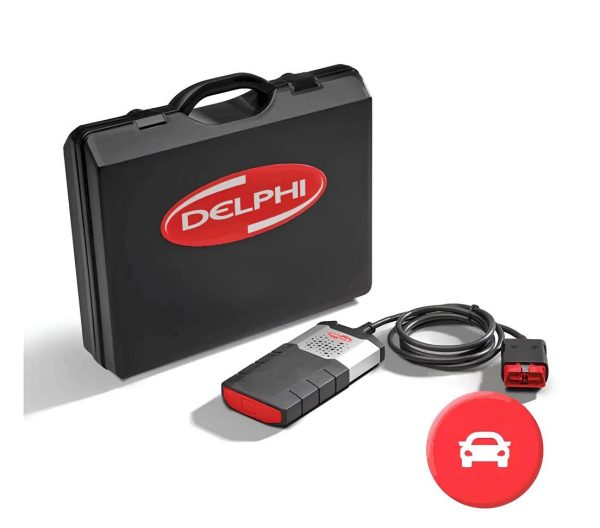

• Valiza pentru transport.

Laptopul se achizitioneaza separat; la comanda se poate adauga unul pregatit pentru diagnoza.

Camioanele cu mufe proprii necesita adaptoare comandate separat, inclusiv unele Scania cu conector nestandard de 16 pini. Adaptorul realizeaza conexiunea fizica; operatiunile disponibile raman cele acoperite de aplicatia de diagnoza.

Pentru compararea echipamentelor din oferta magazinului, se poate consulta si prezentarea testerului Otofix D1 Lite.

Intrebari frecvente

Ce reprezinta anul din numele testerului?
2021 indica nivelul bazei de date folosite pentru acoperirea vehiculelor.

Rezultatele pot insoti documentele reparatiei?
Da, rapoartele permit salvarea si tiparirea rezultatelor obtinute la diagnoza.

Cum se analizeaza parametrii dupa deplasare?
Functia de inregistrare pastreaza datele capturate pe traseu, pentru examinarea lor ulterioara.

Orice mufa de camion cu 16 pini permite conectarea directa?
Conectarea directa presupune formatul OBD-II standard; pentru configuratiile nestandard, precum cele intalnite pe unele Scania, se foloseste adaptorul dedicat.
