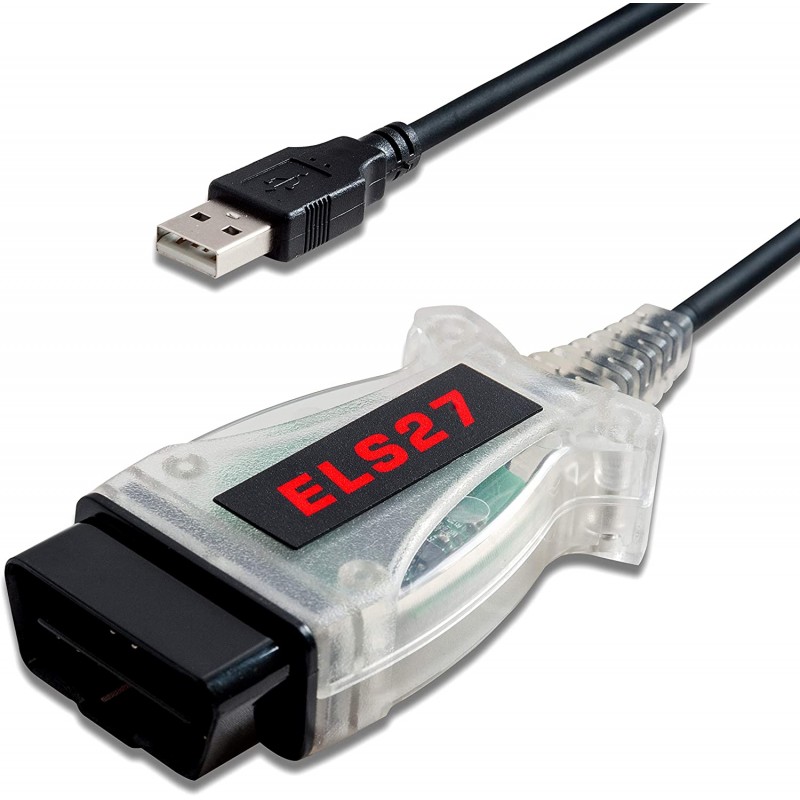

Cablu diagnoză auto ELS27 USB OBD2 – compatibil FORScan pentru Ford, Mazda, Lincoln și Mercury
Descriere Cablu diagnoză auto ELS27 USB OBD2 – compatibil FORScan pentru Ford, Mazda, Lincoln și Mercury
Pe scurt
Cablul ELS27 permite diagnosticarea vehiculelor Ford si Mazda prin FORScan, cu selectarea electronica a retelei HS-CAN sau MS-CAN. Atelierul poate investiga erori, urmari parametri de functionare si executa teste ori operatiuni post-reparatie prin programul compatibil.
Cablul ELS27 permite diagnosticarea vehiculelor Ford si Mazda prin FORScan, cu selectarea electronica a retelei HS-CAN sau MS-CAN. Atelierul poate investiga erori, urmari parametri de functionare si executa teste ori operatiuni post-reparatie prin programul compatibil. Comunicatia dintre laptop si vehicul foloseste USB, respectiv conexiunea OBD2. Acest model aftermarket se adreseaza electricienilor auto, atelierelor de reparatii si utilizatorilor avansati care au nevoie de acces la ambele retele CAN.
Compatibilitate
Acoperirea oferita prin FORScan include urmatoarele intervale de ani de model:
- Ford, alaturi de Lincoln si Mercury: 1996–2024.
- Mazda: 1996–2022, cuprinzand generatiile pana la a sasea.
In gama Ford sunt incluse si Transit, Transit Connect sau Ranger. Operatiunile disponibile depind de model, echiparea electronica si procedurile prevazute in FORScan pentru sistemul respectiv.
Pentru generatiile Ford anterioare retelei CAN, comunicatia se face prin Ford ISO 9141 si Ford SCP (J1850); distribuitorul mentioneaza si Ford UBP. Aceste protocoale completeaza accesul prin cele doua retele CAN.
Cum ajunge FORScan la modulele de confort?
Pe arhitecturile Ford corespunzatoare, HS-CAN deserveste sisteme precum motorul, transmisia si ABS. O parte dintre calculatoarele pentru confort si caroserie utilizeaza MS-CAN, ale carei conexiuni ocupa alti pini in conectorul OBD.
Microcontrolerul ELS27 selecteaza automat reteaua necesara comunicatiei. Astfel, investigarea unui modul de motor si a unuia de caroserie poate continua in aceeasi sesiune, selectia electrica fiind efectuata de cablu. Avantajul practic este accesul la sistemele distribuite pe ambele magistrale.
Functii de diagnoza si operatiuni dupa reparatie
Prin FORScan, cablul ELS27 asigura legatura necesara pentru urmatoarele lucrari:
- Erori memorate — programul permite citirea codurilor din modulele accesibile si stergerea lor dupa remediere. Sunt vizate, potrivit echiparii, PCM pentru motor, TCM pentru transmisie, RCM pentru airbag, ABS, PSCM pentru directie, BCM pentru caroserie, IPC pentru instrumentar si HVAC pentru climatizare.
- Parametri live — valorile transmise de calculatoarele vehiculului se urmaresc in timpul functionarii. Compararea lor cu simptomul reclamat ajuta la identificarea conditiilor in care apare abaterea.
- Teste de componente — comenzile disponibile in program permit verificarea raspunsului componentelor comandate de module. Rezultatul se coreleaza cu masuratorile efectuate in atelier.
- Proceduri de service — exemplele includ regenerarea DPF si calibrarea unor senzori, in functie de vehicul. Regenerarea initiaza procesul de ardere a funinginii acumulate in filtru, in conditiile cerute de calculatorul motorului.
- Configurare si chei — FORScan pentru Windows necesita licenta Extended pentru AsBuilt si operatiunile PATS. AsBuilt permite configurarea modulelor, inclusiv a celor inlocuite; PATS include programarea unei chei suplimentare pe vehiculele acceptate.
Citirea si stergerea erorilor, precum si datele live, se fac cu licenta FORScan Standard, gratuita; licenta Extended este separata si se poate folosi in perioada de proba sau contra cost. Mai sunt disponibile resetarea adaptarilor motorului si ale transmisiei si resetarea intervalului de revizie.
Specificatii tehnice
- Conversie USB–serial realizata cu un cip original FTDI.
- Microcontroler intern pentru selectarea automata a magistralei CAN.
- Conexiune spre laptop: cablu fix terminat cu USB tip A.
- Conexiune spre vehicul: OBD2, 16 pini.
- Tensiune de alimentare: 12 V, preluata prin conectorul OBD.
- Carcasa transparenta, prin care se observa placa electronica.
Continutul pachetului
Se livreaza interfata ELS27 impreuna cu cablul USB atasat si manualul de instalare. Pentru utilizare este necesar un laptop Windows prevazut cu port USB, diagnoza fiind efectuata prin FORScan.
Pentru lucrari de programare a modulelor, ale caror cerinte depind de procedura, alegerea interfetei se face dupa modelul si operatiunea vizata; scrie-ne ce lucrari ai in plan.
Intrebari frecvente
Cine selecteaza magistrala necesara unui modul?
Selectia este gestionata electronic de microcontrolerul ELS27, pe durata comunicatiei cu vehiculul.
Ce interval Mazda este acoperit prin FORScan?
Pentru Mazda, intervalul indicat este 1996–2022, pana la generatia a sasea; disponibilitatea procedurilor se stabileste pentru fiecare model.
Se poate adauga o cheie de rezerva?
Da, operatiunea se efectueaza prin PATS pe sistemele acceptate, cu drepturile de programare corespunzatoare in FORScan.
Diagnoza se consulta pe telefon sau pe laptop?
Configuratia prevazuta pentru ELS27 foloseste un laptop Windows conectat prin USB, unde FORScan afiseaza rezultatele.
Pentru alegerea cablului potrivit activitatii de diagnoza si configurare Ford sau Mazda, scrie-ne ce lucrari predomina in atelier.
