Inline 7 – Tester utilaje compatibil cu Cummins

Compatibilitate

Inline 7 se adreseaza inclusiv flotelor municipale si vehiculelor speciale echipate cu motorizari Cummins. Aplicatiile enumerate cuprind urmatoarele categorii, pentru echiparile corespunzatoare de motor si comunicatie:

• Transport de marfa: Kenworth, Freightliner, Western Star, Peterbilt, Sterling, International, Navistar, Mack si Volvo Trucks.
• Autobuze: Gillig, Blue Bird, Autocar, New Flyer si Thomas Built.
• Utilaje off-highway: JCB, Terex, Komatsu, New Holland, Hitachi si Case.
• Anumite modele John Deere si Caterpillar, in functie de motorizare si magistrala utilizata.

Lista descrie aplicatii ale motoarelor vizate; operatiunile concrete depind de calculatorul motorului, de comunicatia disponibila pe vehicul si de versiunea aplicatiei folosite.

Ce imbunatateste generatia Inline 7?

Comparativ cu generatia Inline 6, capacitatea de procesare creste, algoritmii sunt mai avansati, iar memoria tampon are un volum superior. Filtrarea mesajelor este mai fina. Aceste modificari sustin gestionarea simultana a canalelor de date.

Conformitatea TMC RP1210 asigura compatibilitatea si cu alte aplicatii care folosesc acest standard. RP1210 defineste comunicatia dintre programul de diagnoza si adaptor; operatiunile asupra motorului sunt gestionate din aplicatia compatibila.

Functii pentru verificarea motorului si interventii

Prin INSITE sunt disponibile functii de diagnoza pentru investigarea defectelor, urmarirea functionarii motorului si documentarea verificarilor:

• Erori active si memorate — consultarea defectelor prezente si a celor pastrate in memoria ECM, urmata de stergere dupa remediere.
• Monitorizare live — afisarea turatiei, presiunilor, temperaturilor si tensiunilor transmise de module, pentru evaluarea senzorilor in conditiile verificarii.
• Comenzi de test — actionarea unor componente, de exemplu injectoare, supape sau ventilatoare, in functie de vehicul, pentru verificarea raspunsului lor.
• Inregistrarea verificarilor — salvarea sesiunii si generarea unui raport despre starea motorului, pentru consultare ulterioara.

Adaptorul permite proceduri de service prin programul compatibil: configurarea functiilor motorului, ajustarea ralantiului, a turatiei maxime a motorului si a limitelor de cuplu prevazute in ECM. Recalibrarile si adaptarile post-reparatie stabilesc reperele necesare componentelor dupa interventie.

Reprogramarea locala utilizeaza fisiere de calibrare pastrate pe laptop; aceasta varianta acopera interventiile locale asupra motorului.

Specificatii tehnice

• Generatie constructiva: Inline 7, Data Link Adapter.
• Standard pentru aplicatii: TMC RP1210; lucreaza cu programul Cummins INSITE.
• Comunicatie CAN: ISO 15765 si J1939 pentru vehicule comerciale grele.
• Comunicatie seriala: J1708/J1587; ISO 9141 utilizeaza liniile K, respectiv L.

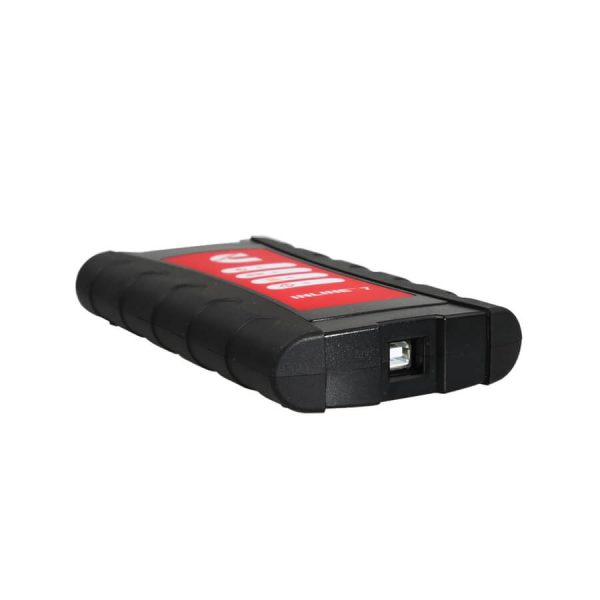

• Conectare USB la laptop, prin portul tip B al adaptorului.
• Tensiuni acceptate: 12 V sau 24 V, cu alimentare preluata din conectorul vehiculului.

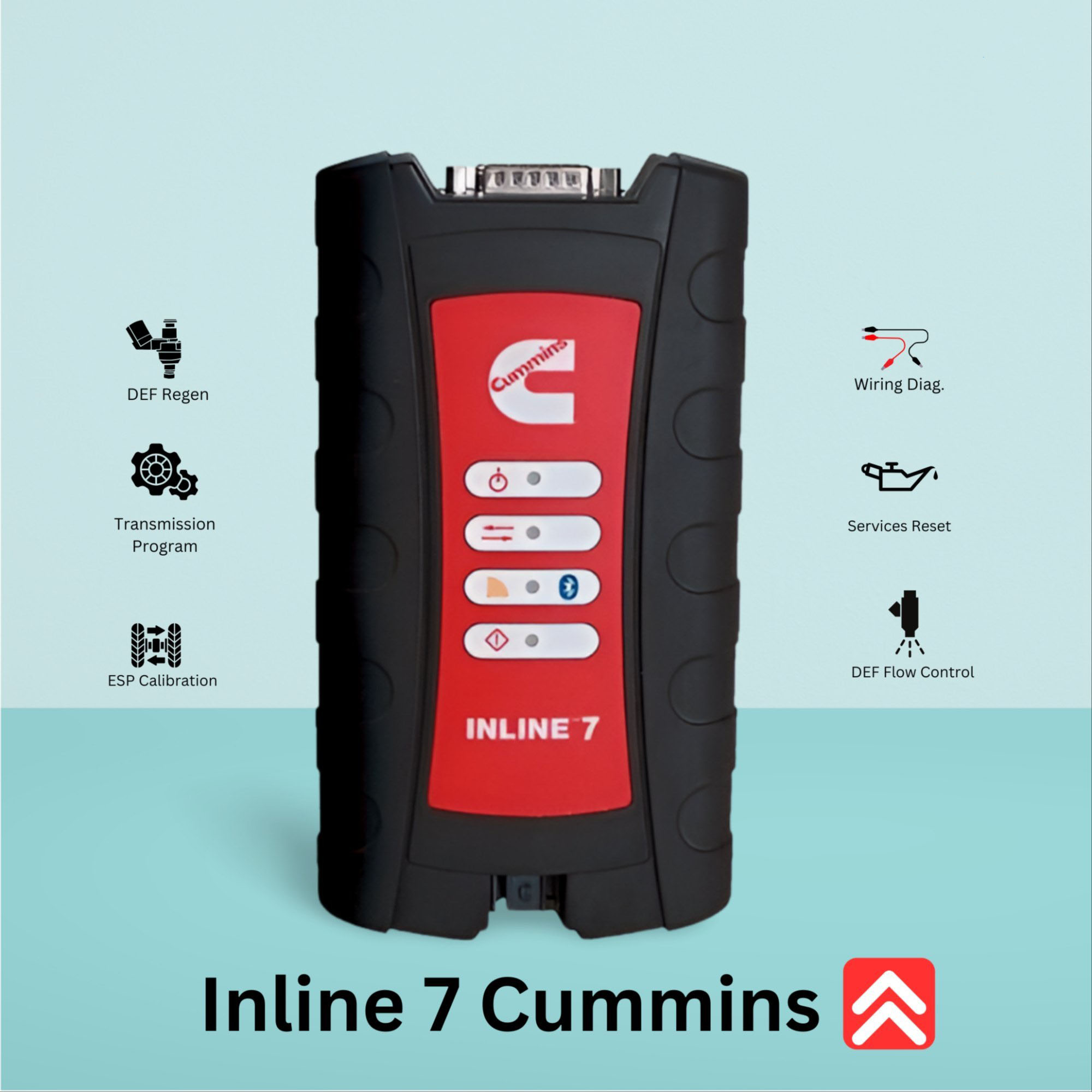

• Constructie: carcasa neagra, protectie din cauciuc si panou rosu; afisarea se realizeaza pe laptop.
• Cerinte laptop: Windows; minimum Intel Core i5; memorie RAM de 8 GB; SSD montat intern, cu minimum 480 GB.

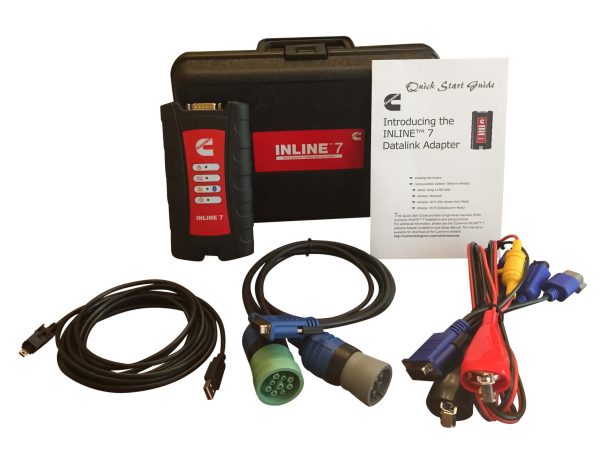

Continutul pachetului

• Unitatea de comunicatie Inline 7.

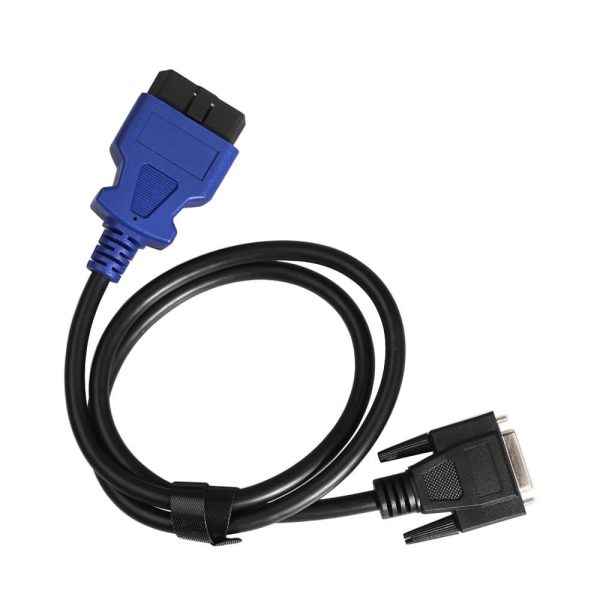

• Cablu pentru OBD-II, cu terminatie DB26.
• Cablu pentru legatura USB.
• Cablu cu DB26 si conexiuni de 2 si 3 pini.

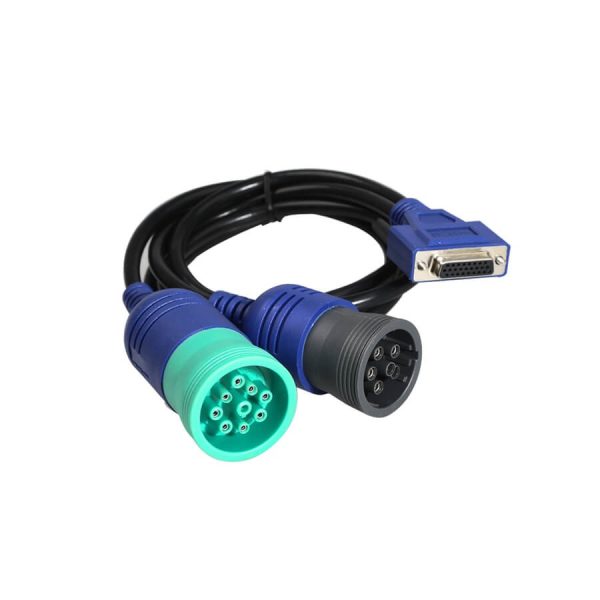

• Cablu Data Link cu 9 pini si terminatie DB26.
• Conector separat cu 3 pini.

Setul de cabluri si conectori poate diferi usor de la un lot la altul. Laptopul nu face parte din pachet.

Comanda poate fi completata cu un laptop destinat diagnozei, pregatit pentru utilizare in atelier.

Intrebari frecvente

Inline 7 verifica si functionarea injectoarelor?
Testele de componente includ injectoarele, alaturi de ventilatoare si supape, conform operatiunilor disponibile pentru motorul diagnosticat.

Ce parametri pot fi urmariti in timpul verificarii?
Sunt accesibile valorile de turatie, temperatura, presiune si tensiune raportate de sistemele motorului.

Prin ce conexiune se foloseste laptopul cu Inline 7?
Comunicatia se realizeaza prin cablul USB, iar rezultatele si comenzile sunt afisate in programul compatibil.

Se pot configura parametrii ECM dupa o interventie?
Da, sunt disponibile configurarea functiilor motorului, reglajele, recalibrarile si adaptarile prevazute pentru aplicatia respectiva.
