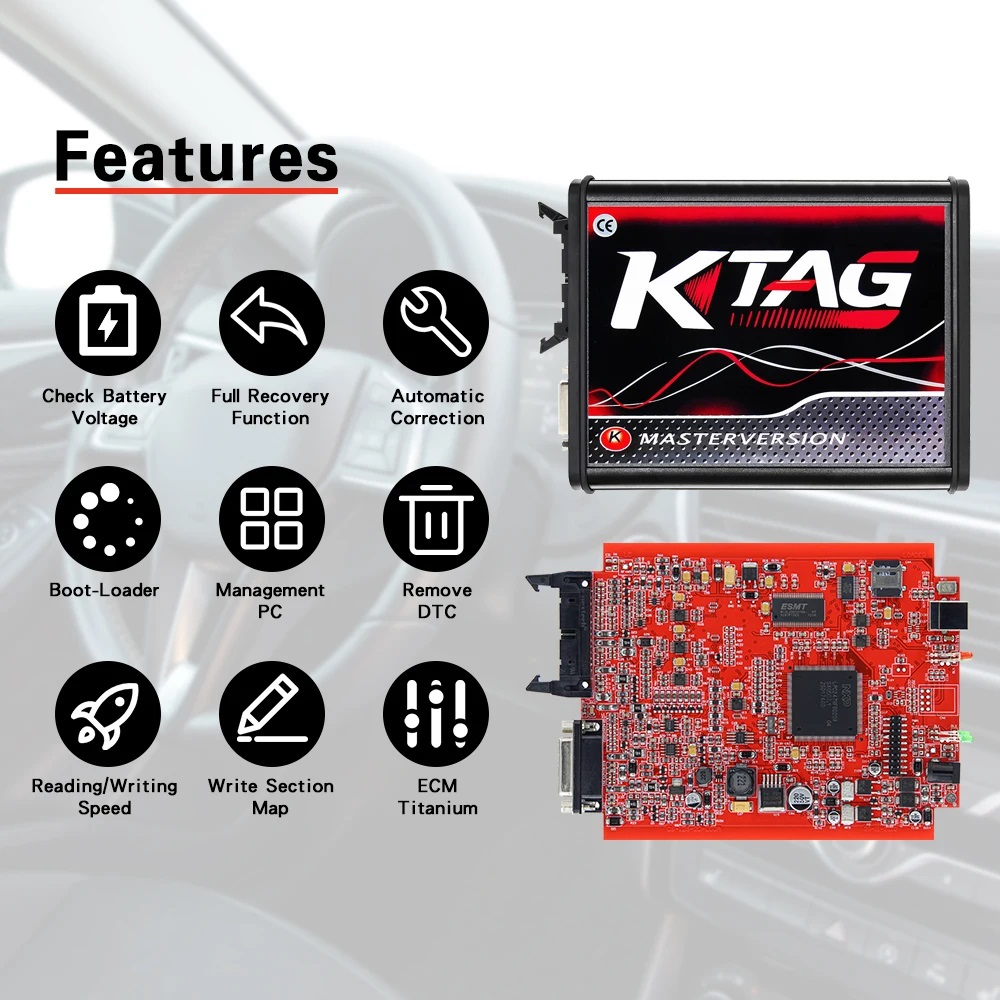

K-TAG ECU Tool – Compatibilitate Extinsă Auto, Camioane, Tractoare
Descriere K-TAG ECU Tool – Compatibilitate Extinsă Auto, Camioane, Tractoare
Pe scurt
escoperă K-TAG V7.020 – soluția ideală pentru programarea ECU la autoturisme, camioane, motociclete și vehicule agricole. Cu protocoale avansate (BDM, J-Tag, Bootloader), funcții integrate (recuperare, corecție checksum, gestionare contoare), compatibilitate extinsă și un pachet complet de accesorii, K-TAG oferă profesionalism și siguranță în fiecare operațiune.
Programatorul de banc K-TAG permite interventii asupra memoriei ECU atunci cand lucrarea necesita acces dincolo de conectorul OBD. Destinat atelierelor de electronica auto, acest produs aftermarket foloseste conexiuni BDM, Boot si JTAG realizate pe placa electronica. Aplicatiile sale includ pregatirea unui ECU de schimb prin clonare, recuperarea dupa intreruperea programarii si salvarea datelor originale. Un calculator cu Windows este obligatoriu pentru controlul operatiunilor si afisarea rezultatelor, comunicatia cu programatorul fiind realizata prin USB.
Comenzile si informatiile de operare sunt prezentate in engleza.
Functii pentru inlocuirea si recuperarea calculatoarelor auto
Accesul pe banc devine relevant cand comunicarea prin OBD este indisponibila sau cand interventia cere citirea directa a memoriilor. O programare de firmware oprita prematur poate afecta comunicarea ECU. Conectarea la placa ofera o cale de interventie pentru unitatile acceptate de programator.
- Backup — salveaza continutul citit initial, pentru pastrarea unei referinte inaintea modificarilor.
- Clonare — transfera datele recuperate din ECU-ul sursa intr-un ECU identic destinat inlocuirii; operatiunea presupune ca datele necesare sa poata fi citite.
- Recuperare — permite continuarea operatiunilor de citire sau scriere intrerupte, potrivit accesului disponibil pe unitatea respectiva.
Compatibilitate
Selectia se face dupa arhitectura ECU: procesorul utilizat si protocolul acceptat determina posibilitatea interventiei. Furnizorii mentioneaza ca ar trebui sa fie accesibile unele calculatoare produse de Denso, Continental, Bosch, Delphi si Magneti Marelli.
Aplicatiile declarate cuprind autoturisme si motociclete, dar si camioane, ambarcatiuni, tractoare ori alte utilaje agricole. Pentru un calculator provenit de la un camion sau tractor, identificarea electronica a unitatii ramane criteriul relevant, la fel ca pentru un autoturism.
| Categorie | Marci Compatibile |
|---|---|
| Autoturisme | Volkswagen, Ford, Fiat, Mercedes-Benz, Peugeot etc. |
| Camioane | Volvo Trucks, Mercedes-Benz, Iveco, Scania, MAN etc. |
| Motociclete | BMW Motorrad, Aprilia, Ducati, Yamaha, Honda etc. |
| Vehicule agricole | John Deere, New Holland, Massey Ferguson, Fendt, Claas etc. |
| Vehicule asiatice | Toyota, Nissan, Mitsubishi, Mazda, Hyundai etc. |
Cum se obtine accesul la placa electronica?
- BDM — foloseste accesul dedicat procesoarelor din familia Motorola MPC5xx. Printre unitatile construite cu asemenea procesoare se afla Bosch ME9, EDC16 si EDC16+.
- Boot / Bootloader — permite interventia prin modul de pornire al procesorului, inclusiv pentru familiile ST10 si Tricore.
- JTAG — utilizeaza conexiunile de testare si depanare ale procesorului pentru accesul pe placa.
Pregatirea implica deschiderea ECU si identificarea conexiunilor corespunzatoare. Numeroase unitati necesita montarea prin lipire a unui pieptene de pini, deci echipament de lipit si experienta in electronica. Pozitionarea incorecta a sondelor poate provoca deteriorarea definitiva a calculatorului masinii.
Ce date se pot citi si rescrie?
Accesul include microprocesorul, precum si memoriile EEPROM si FLASH. Programatorul de banc K-TAG citeste continutul si permite rescrierea integrala a fisierului pregatit. Editarea pentru tuning se efectueaza cu un program separat.
Corectia de checksum, acolo unde este disponibila, actualizeaza suma de control corespunzatoare datelor modificate. O valoare necorespunzatoare poate conduce la respingerea fisierului de catre ECU. Aparatul verifica tensiunea pe durata interventiei si ofera trepte diferite pentru viteza operatiunilor de citire, respectiv scriere.
Pentru functii de diagnoza se foloseste testerul atelierului, acelasi echipament care executa proceduri de service. Modificarile sistemelor pentru tratarea gazelor evacuate scot vehiculul din omologare, raspunderea apartinand utilizatorului.
Specificatii tehnice
- Operare pe banc, cu acces fizic la electronica ECU.
- Calculator-gazda: Windows; transferul datelor prin USB.
- Conexiune pentru cabluri BDM/JTAG: IDC-26.
- Sonde de contact pe cablu multicolor.
- Tensiune de alimentare: 12 V, furnizata de adaptor.
Continutul pachetului
Se livreaza aparatul K-TAG impreuna cu adaptoarele seriei 144300T 100-106 si trei cipuri. Setul mai cuprinde cablajul multicolor prevazut cu sonde, conexiunea USB prin cablu si adaptorul pentru alimentare.
Intrebari frecvente
Clonarea necesita un ECU identic?
Da, operatiunea descrisa transfera datele catre un ECU identic celui citit, destinat montarii ca piesa de schimb.
De ce se salveaza continutul initial?
Salvarea pastreaza datele existente inaintea modificarii, utile ca referinta la interventiile ulterioare asupra aceleiasi unitati.
Corectia checksum inlocuieste editarea fisierului?
Editarea stabileste modificarile dorite, iar corectia checksum adapteaza suma de control la continutul rezultat; sunt operatiuni distincte.
