TOPDON Phoenix Scope - Osciloscop auto cu 4 canale si 100 MHz
In stoc1T20
Pret: 3199 leiEconomiseste 401 lei
3600 lei
Produsul ajunge in data de:
TOPDON Phoenix Scope este un osciloscop auto cu 4 canale, latime de banda de 100 MHz si memorie de pana la 50M. Permite analiza simultana a senzorilor, actuatoarelor, sistemelor de aprindere si retelelor CAN/LIN.
Nu functioneaza independent. Necesita o tableta TOPDON Phoenix compatibila pentru afisare, configurare si analiza.
Ultima oara acest produs a fost adaugat in cos in data de: 2026-07-09
Aveti intrebari? Sunati-ne acum:
Plateste in siguranta cu card
Livrare rapida - Poti verifica coletul
Retur produse in 14 zile calendaristice
Comenzi prin SEAP / SICAP
Comanda acum TOPDON Phoenix Scope - Osciloscop auto cu 4 canale si 100 MHz
-
Ai o intrebare?
Click aici pentru a obtine raspunsuri de la clientii care au cumparat acest produs!
Osciloscop auto TOPDON Phoenix Scope cu 4 canale si latime de banda de 100 MHz

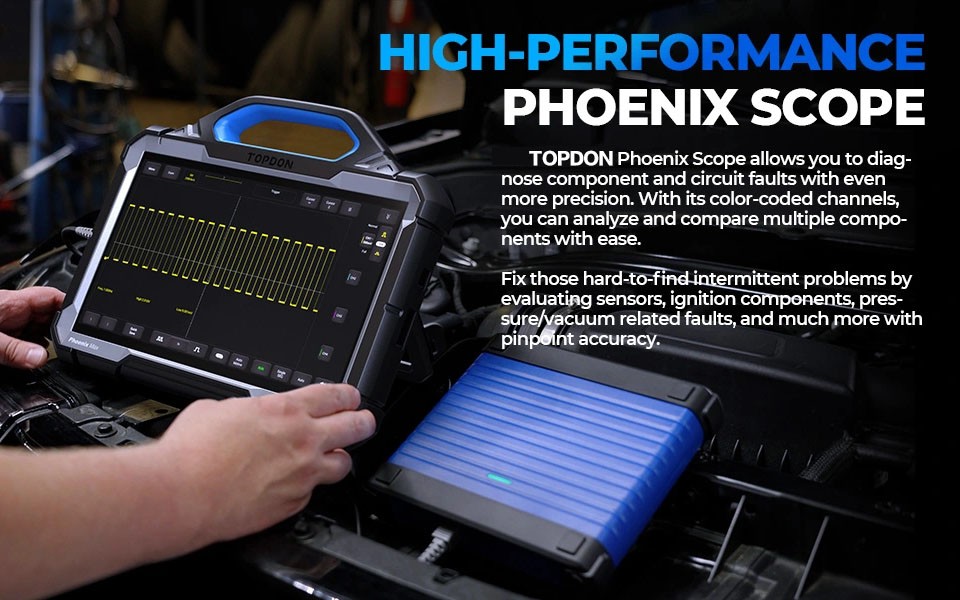

TOPDON Phoenix Scope este un osciloscop auto profesional cu 4 canale, conceput pentru identificarea defectelor electrice si electronice care nu pot fi descoperite doar prin citirea codurilor de eroare. Afiseaza in timp real formele de unda generate de senzori, actuatoare, circuite de aprindere si retele de comunicatie.
Prin compararea semnalelor pe mai multe canale, tehnicianul poate observa intreruperi, semnale deformate, alimentari instabile sau diferente intre componente similare. Formele de unda pot fi salvate si redate ulterior pentru o analiza mai atenta sau pentru compararea cu un semnal de referinta.
4 canale 100 MHz Pana la 1 GSa/s Memorie 50M Necesita tableta Phoenix
Important: TOPDON Phoenix Scope nu are ecran propriu si nu functioneaza ca aparat independent. Pentru afisarea si analizarea semnalelor trebuie conectat la o tableta TOPDON Phoenix compatibila.
Analiza simultana pe patru canale
Cele patru canale permit urmarirea simultana a mai multor semnale. Poti compara, de exemplu, semnalul unui senzor cu comanda actuatorului sau semnalele mai multor injectoare, bobine ori senzori asemanatori.
- ✓ Compararea simultana a pana la patru semnale.
- ✓ Identificarea intreruperilor scurte si a semnalelor instabile.
- ✓ Verificarea sincronizarii dintre senzori si actuatoare.
- ✓ Compararea unui semnal masurat cu o forma de unda salvata anterior.
- ✓ Analiza semnalelor CAN si LIN pe circuitele compatibile.
Rata de esantionare adaptata numarului de canale
Rata maxima de esantionare depinde de numarul de canale utilizate. Cu un singur canal activ, Phoenix Scope ajunge la 1 GSa/s. Cand sunt folosite simultan doua sau patru canale, resursele aparatului sunt impartite intre acestea.
| Canale active | Rata maxima de esantionare |
|---|---|
| 1 canal | 1 GSa/s |
| 2 canale | 500 MS/s |
| 4 canale | 250 MS/s |
Teste auto preconfigurate
Software-ul include configuratii pentru mai multe tipuri de verificari auto. Pentru fiecare test pot fi afisati parametrii recomandati si metoda de conectare, reducand timpul necesar configurarii initiale.
- ✓ Testarea circuitelor de alimentare si masa.
- ✓ Verificarea senzorilor de pozitie, presiune, temperatura si turatie.
- ✓ Analiza injectoarelor, bobinelor, supapelor si altor actuatoare.
- ✓ Testarea sistemelor de aprindere.
- ✓ Verificarea comunicatiei CAN si LIN.
- ✓ Teste combinate pentru compararea mai multor semnale.
23 de masuratori automate si analiza detaliata
Phoenix Scope poate afisa 23 de tipuri de masuratori automate pe acelasi ecran. Selectarea si eliminarea masuratorilor se fac rapid, fara parcurgerea repetata a mai multor meniuri.
- ✓ Declansare dupa front si latime de impuls.
- ✓ Moduri de declansare automat, normal si secventa unica.
- ✓ Cursoare orizontale si verticale controlate separat.
- ✓ Salvarea rapida a formelor de unda.
- ✓ Inregistrarea si redarea semnalelor pentru analiza ulterioara.
- ✓ Operatii matematice intre doua canale si analiza FFT.
Memorie de pana la 50M si functie de zoom
Adancimea de memorie de pana la 50M permite inregistrarea unei perioade mai lungi de semnal, pastrand in acelasi timp detaliile necesare analizei. Zona generala poate fi folosita pentru identificarea evenimentului, iar functia de zoom permite examinarea precisa a unei portiuni suspecte.
Specificatii tehnice TOPDON Phoenix Scope
| Specificatie | Valoare |
|---|---|
| Numar de canale | 4 |
| Latime de banda | 100 MHz |
| Timp de crestere | Maximum 3,5 ns, valoare tipica |
| Rata de esantionare | 1 GSa/s cu 1 canal; 500 MS/s cu 2 canale; 250 MS/s cu 4 canale |
| Adancime memorie | Pana la 50M, partajata intre canalele active |
| Rezolutie verticala | 8 biti |
| Precizie verticala | ±3% |
| Scara verticala | 5 mV/div pana la 10 V/div |
| Impedanta de intrare | 1 MΩ ±1,5% |
| Cuplaj canal | DC si AC |
| Decodare protocoale | CAN si LIN |
| Functii matematice | Adunare, scadere, inmultire, impartire si FFT |
| Alimentare si comunicare | USB si port de alimentare DC |

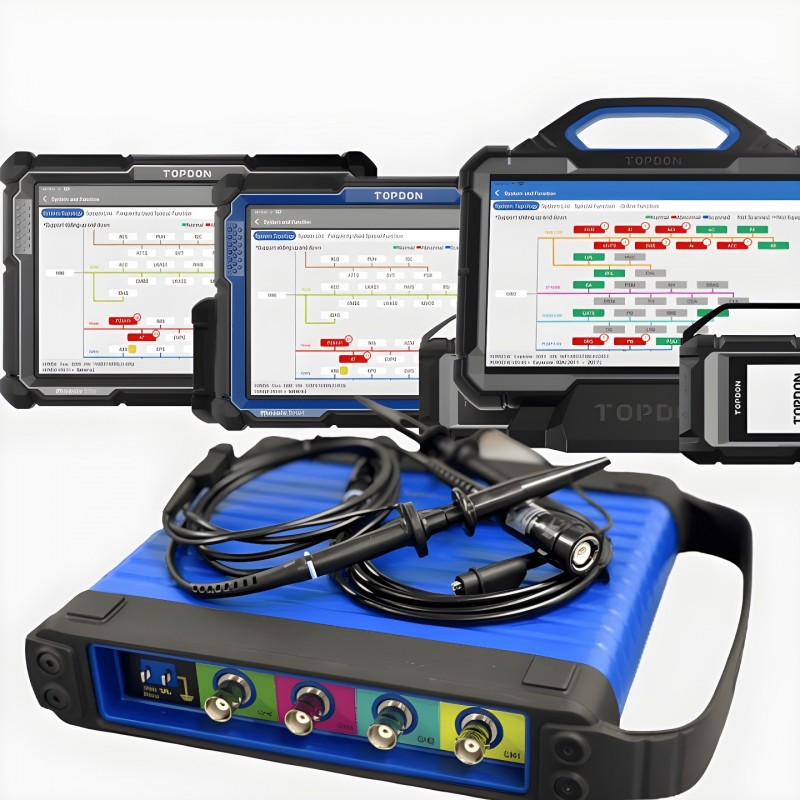

Tablete TOPDON Phoenix compatibile
Phoenix Scope este conceput pentru utilizare cu anumite tablete profesionale TOPDON. Compatibilitatea oficiala include urmatoarele game:
- ✓ TOPDON Phoenix Max.
- ✓ TOPDON Phoenix Smart.
- ✓ TOPDON Phoenix Elite.
- ✓ TOPDON Phoenix Lite 3.
- ✓ Phoenix Lite 2, Phoenix Plus si Phoenix Plus 2.
Verifica modelul tabletei: simplul fapt ca un aparat apartine marcii TOPDON nu garanteaza compatibilitatea cu Phoenix Scope. Verifica modelul exact si existenta modulului software pentru osciloscop.

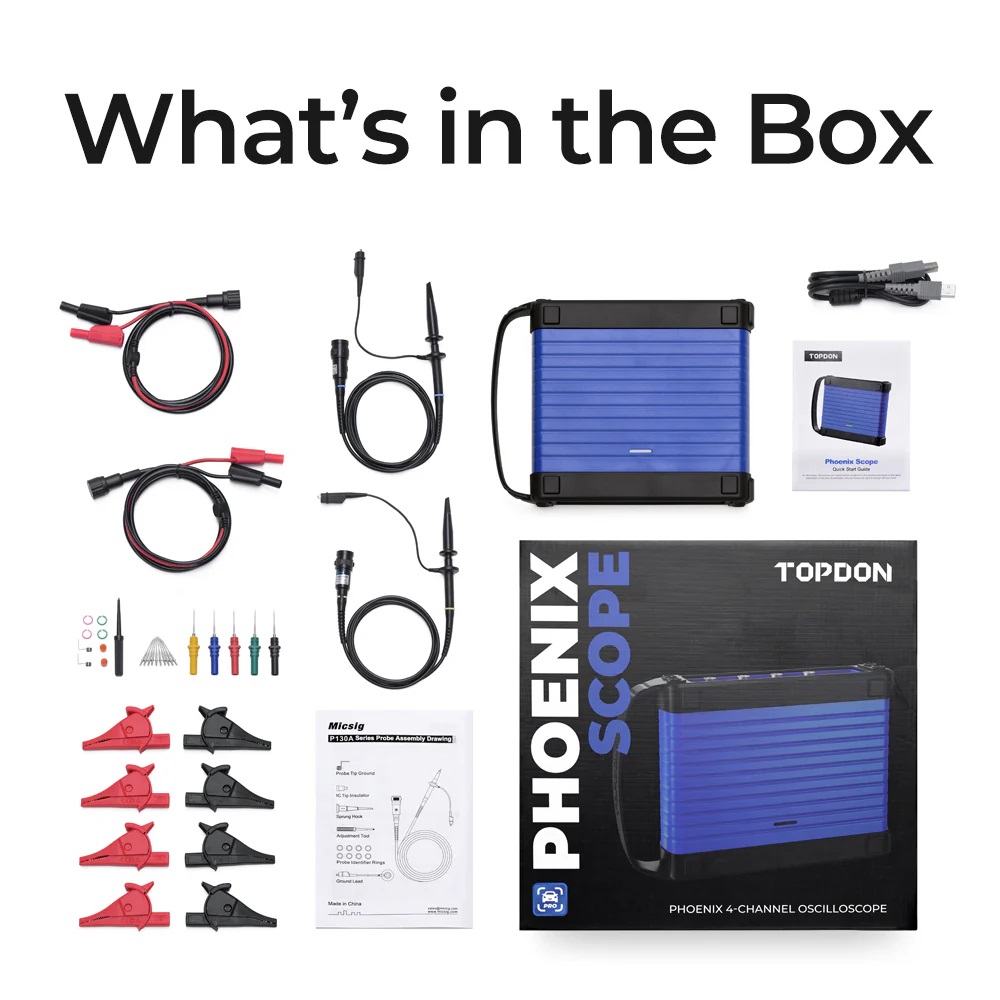

Continutul pachetului
- ✓ Unitate TOPDON Phoenix Scope.
- ✓ Cablu Type-A la Type-B pentru conectare.
- ✓ Ansamblu sonde Phoenix Scope.
- ✓ Set de pini pentru testare din spatele conectorilor.
- ✓ Cleme crocodil: 4 rosii si 4 negre.
- ✓ Cabluri de test BNC la 4 mm.
- ✓ Manual pentru ansamblul de sonde.
- ✓ Ghid de pornire rapida.
Pentru cine este recomandat
TOPDON Phoenix Scope este potrivit pentru electricieni auto, tehnicieni de diagnoza si service-uri care lucreaza cu defecte electrice intermitente, probleme de semnal sau componente care nu pot fi evaluate corect doar prin coduri de eroare si parametri live. Este recomandat utilizatorilor care au deja o tableta Phoenix compatibila si cunosc principiile de masurare cu osciloscopul.
Intrebari frecvente
TOPDON Phoenix Scope functioneaza singur?
Nu. Osciloscopul nu are ecran propriu si necesita o tableta TOPDON Phoenix compatibila. Tableta este folosita pentru configurarea canalelor, afisarea formelor de unda, selectarea masuratorilor si salvarea rezultatelor.
Care este rata maxima de esantionare?
Rata maxima este de 1 GSa/s atunci cand folosesti un singur canal. Cu doua canale active este de 500 MS/s, iar cu toate cele patru canale active este de 250 MS/s.
Poate analiza semnale CAN si LIN?
Da, Phoenix Scope suporta analiza si decodarea protocoalelor CAN si LIN. Conectarea trebuie realizata corect, iar interpretarea semnalului necesita cunoasterea nivelurilor de tensiune si a functionarii retelei verificate.
Este potrivit pentru senzori si actuatoare?
Da. Poate fi folosit pentru verificarea semnalelor senzorilor, injectoarelor, bobinelor, supapelor si altor actuatoare. Accesoriile si setarea corecta a tensiunii trebuie alese in functie de circuitul masurat.
Tableta TOPDON este inclusa?
Nu. Acest produs include osciloscopul si accesoriile de masurare. Tableta Phoenix compatibila se achizitioneaza separat, daca nu este deja disponibila in atelier.
Analizeaza defectele electrice direct in forma de unda
Compara pana la patru semnale si identifica problemele pe care diagnoza clasica nu le arata.
